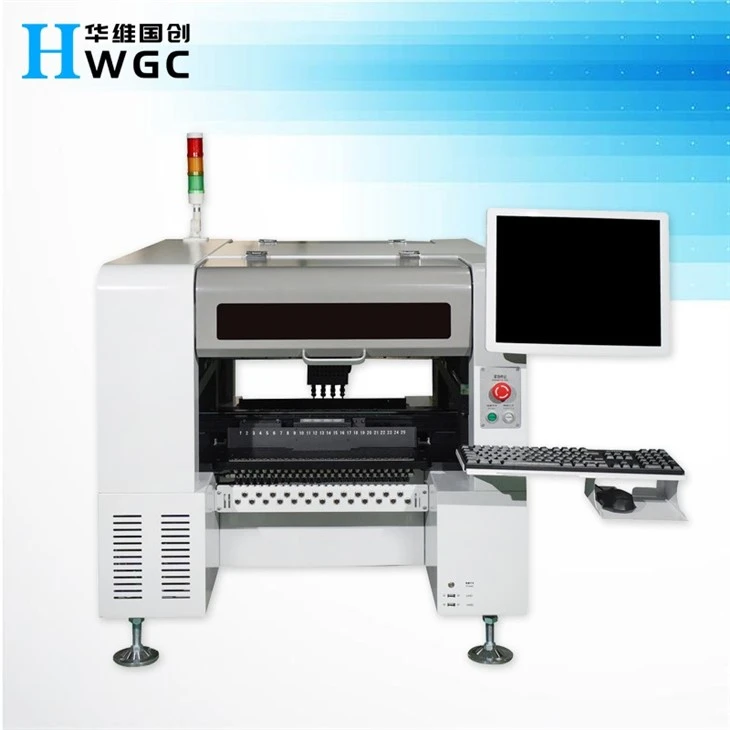

PCB PICKANDPLACEMACHINE accurato ad alte-prestazioni
PICKANDPLACEMACHINE veloce ed efficiente per la produzione su larga-scalaLa tecnologia di montaggio superficiale (SMT) è un dispositivo automatizzato per il montaggio accurato di componenti elettronici (come resistori, condensatori, circuiti integrati e così via) su una scheda a circuito stampato (PCB).
introduzione al prodotto
Flusso di lavoro
Posizionamento del PCB
Ingresso: il PCB entra nel montatore attraverso il sistema di consegna.
Posizionamento: il sistema di visione riconosce i punti di riferimento sul PCB per garantire un posizionamento accurato.
Selezione degli elementi
Alimentazione: l'alimentatore consegna il componente alla posizione di prelievo.
Prelievo: la testa di montaggio preleva i componenti dall'alimentatore.
Rilevamento dei componenti
Ispezione visiva: la telecamera rileva la posizione, l'orientamento e la forma del componente per garantire il corretto prelievo.
Montaggio dei componenti
Posizionamento: la testa di montaggio posiziona il componente esattamente in base alla posizione del pad sul PCB.
Montaggio: la testa di montaggio posiziona il componente sul PCB, solitamente utilizzando un ugello o un morsetto per il vuoto.
Uscita PCB
Output: il PCB montato completato viene emesso attraverso il sistema di trasmissione ed entra nel processo successivo.
Tipo principale
Macchina toppa ad alta velocità
Caratteristiche: Adatto per componenti piccoli e leggeri, la velocità di montaggio è molto elevata.
Applicazioni: produzione di massa, come l'elettronica di consumo.
Macchina toppa multifunzionale
Caratteristiche: Adatto a una varietà di tipi e dimensioni di componenti, elevata flessibilità.
Applicazione: lotti di piccole e medie-dimensioni, produzione multi-varietà.
Macchina per il posizionamento di precisione
Caratteristiche: Adatto per il montaggio di componenti ad alta precisione e ad alta densità.
Applicazioni: elettronica-di fascia alta, come smartphone e dispositivi medici.
|
Numero di teste di posizionamento |
4(alta-precisione) |
|
Numero di vassoi IC |
48 |
|
Numero di alimentatori |
50/44 (soggetto a alimentatore da 8 mm) |
|
Precisione di posizionamento |
0,01 mm |
|
Precisione di montaggio ripetuta |
0,05 mm |
|
Intervallo di resistenza della velocità di montaggio |
Componenti di capacità 5000-8000 Pz/h |
|
Componenti applicabili |
resistore, condensatore, chip, cordone della lampada 0201-30*30mm ecc. |
|
Area massima supportata del PCB |
50*50mm-(50F)350*190mm /(44F)350*260mm |
|
Alimentatori |
alimentatore elettrico, alimentatore pneumatico, alimentatore vibrante, vassoio IC ecc. |
|
Dispositivi di riconoscimento |
mark fotocamera x1, fotocamera a riconoscimento rapido x4, fotocamera ad alta-precisione x1 |
|
Altezza massima dei componenti applicabili |
Inferiore o uguale a 7 mm |
|
Modalità di trasporto PCB |
ingresso a tre-stadi, connessione automatica da sinistra a destra, posizionamento automatico del PCB |
|
Posizionamento del segno |
manuale/automatico |
|
Metodo di programmazione |
programmazione automatica dopo l'importazione manuale dei file delle coordinate PCB |
|
Sistema di controllo |
Sistema di controllo HuaweiGuochuang |
|
Lunghezza massima del passo dell'asse XY |
629 mm*679 mm |
|
Tracce dell'asse XY |
guida al movimento lineare + cacciavite |
|
Modalità di movimento dell'asse XY |
collegamento intelligente di accelerazione e decelerazione di curve e linee, algoritmo di interpolazione lineare integrato. |
|
Computer di controllo |
computer di controllo industriale con processore Intel-ad alte prestazioni |
|
Metodo di regolazione delle tracce |
elettrico |
|
Gamma di buffer per ugelli |
4,5 mm |
|
Lunghezza massima del passo dell'asse Z |
20 mm |
|
Intervallo di angolo per i componenti |
±180 gradi |
|
Motore |
Serie di servomotori CA |
|
Autista |
driver DSP ad alta-velocità |
|
Requisiti di fornitura d'aria |
filtro dell'acqua dell'olio, maggiore o uguale a 50 litri, filtro antipolvere e stabilizzatore della pressione dell'aria, ecc. |
|
Alimentazione del vuoto dell'ugello |
generatore di vuoto che integra la funzione di scoppio del vuoto ad alta-velocità |
|
Intervallo di pressione di alimentazione dell'aria |
0,5-0,7 MPa |
|
sistema operativo |
Ricerca e sviluppo indipendenti Sistema operativo intelligente SMT basato su Windows |
|
Il PCB richiede |
Bordo di lavorazione da 3-5 mm in modalità automatica |
|
Visualizzazione della visione |
Display di controllo industriale da 17 pollici |
|
Cavo |
cavo flessibile durevole (10 milioni di volte) |
|
Alimentazione elettrica |
220V 50/60Hz |
|
Potenza media |
600W |
|
Dimensioni della macchina |
macchina da tavolo 1140*900*900mm |
|
Peso |
(macchina da tavolo)210kg (macchina verticale)280kg |
